TMM-108-01-G-D-RA - Samtec Inc.

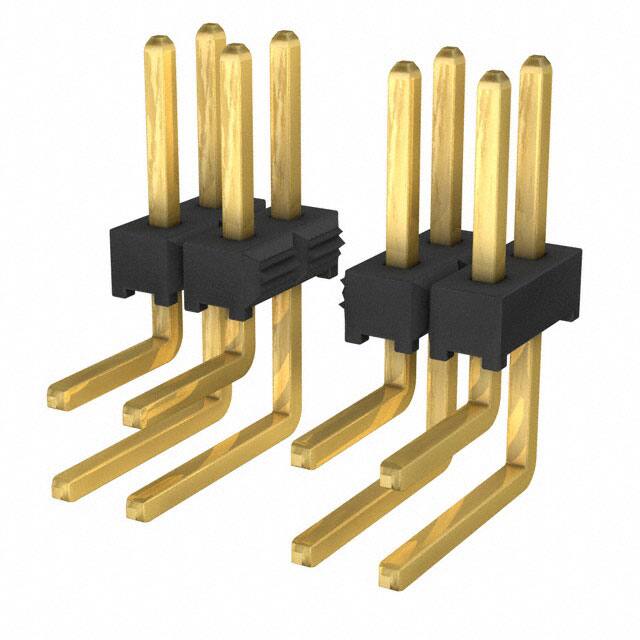

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KY10-TMM-108-01-G-D-RA

Hersteller Teil #: TMM-108-01-G-D-RA

Produktkategorie: Rectangular Connectors - Headers, Male Pins

Hersteller: Samtec Inc.

Beschreibung: Conn Unshrouded Header HDR 16 POS 2mm Solder RA Thru-Hole Automotive Bulk

Verpackung:

Menge:

Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform

Vorlaufzeit: 3(168 Hours)

Datenblatt: datasheet

TMM-108-01-G-D-RA Datenblatt

Attribute

Attribute Value

Factory Lead Time

3 Weeks

Mount

Through Hole

Mounting Type

Through Hole, Right Angle

Contact Shape

Square

Housing Material

Polymer

Contact Finish Mating

Gold

Contact Length-Mating

0.126 3.20mm

Contact Materials

Phosphor Bronze

Insulation Materials

Liquid Crystal Polymer (LCP)

Operating Temperature

-55°C~125°C

Published

2013

Series

TMM

Packaging

Tube

JESD-609 Code

Pbfree Code

yes

Part Status

Active

Moisture Sensitivity Level (MSL)

1 (Unlimited)

Termination

Solder

ECCN Code

EAR99

Connector Type

Header

Number of Positions

Number of Rows

Gender

Male

Additional Feature

LOW PROFILE

HTS Code

8536.69.40.40

Fastening Type

Push-Pull

MIL Conformance

DIN Conformance

IEC Conformance

Filter Feature

Contact Type

Male Pin

Mixed Contacts

Option

GENERAL PURPOSE

Current Rating (Amps)

3.2A per Contact

Orientation

Right Angle

Depth

7.97mm

Insulation Height

0.155 3.94mm

Style

Board to Board or Cable

Number of Positions Loaded

All

Pitch - Mating

0.079 2.00mm

Number of Conductors

ONE

Reliability

COMMERCIAL

Row Spacing - Mating

0.079 (2.00mm)

Contact Length - Post

0.120 3.05mm

Shrouding

Unshrouded

Number Of PCB Rows

PCB Contact Pattern

RECTANGULAR

Mating Information

MULTIPLE MATING PARTS AVAILABLE

Body Breadth

0.155 inch

Housing Color

Black

Mating Contact Pitch

0.079 inch

Max Voltage Rating (AC)

500V

Max Current Rating

3.9A

Length

16mm

Plating Thickness

10μin

Contact Finish Thickness - Mating

20.0μin 0.51μm

Contact Finish Thickness - Post

3.00μin 0.076μm

RoHS Status

ROHS3 Compliant

Radiation Hardening

Telefon	Teilenummer	Paket	Beschreibung
	TMM-108-01-G-D-RA		Conn Unshrouded Header HDR 16 POS 2mm Solder RA Thru-Hole Automotive Bulk
	10072354-G01-16ULF		Conn Shrouded Header HDR 16 POS 2mm Solder RA Thru-Hole Tube
	10072354-F01-16ULF		Conn Shrouded Header HDR 16 POS 2mm Solder RA Thru-Hole Tube
	98423-G61-08ULF		Headers & Wire Housings Unshrd Header, T/H Dbl Rw,16P,R/A,.76um
